Канальный кондиционер Lessar: как учесть потери давления в сети

Если канальный кондиционер подбирают под реальную сеть воздуховодов, потери давления в ней считают до покупки: суммируют сопротивление воздуховодов, поворотов, решёток и фильтра при расчётном расходе воздуха. Полученное значение сравнивают с диапазоном внешнего статического напора внутреннего блока. Если сеть требует больше, чем блок способен развить, расход воздуха упадёт, а с ним снизятся холодопроизводительность и равномерность раздачи.

Заводские 25 Па и реальная сеть

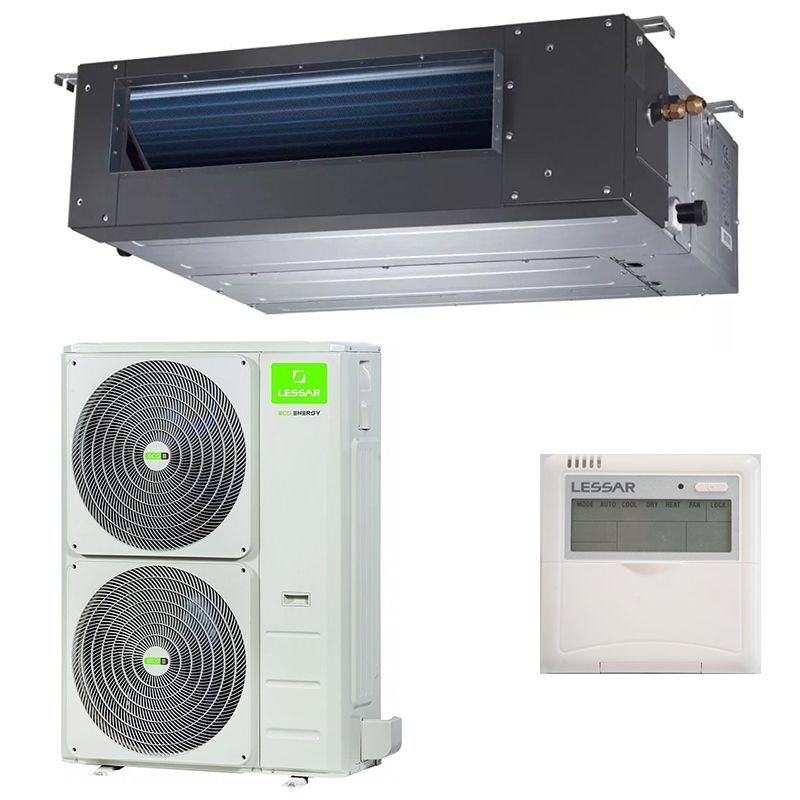

Внешний статический напор — это давление, которое вентилятор внутреннего блока развивает сверх сопротивления самого блока, чтобы протолкнуть воздух через подключённые воздуховоды и решётки. У канальных моделей Lessar серии Eco Energy в спецификации указаны два значения: расчётное статическое давление, то есть заводская точка настройки, и допустимый диапазон. Например, у LS-HE24DWA2 заводская точка — 25 Па, диапазон — 0–160 Па, а расход рециркуляционного воздуха на трёх скоростях — 825, 1035 и 1229 м³/ч.

Диапазон показывает, на какой напор блок перенастраивают при пусконаладке. При подборе смотрят, попадает ли расчётное сопротивление вашей сети в этот диапазон и с каким запасом.

Из чего складываются потери

Сопротивление сети считают по участкам при том расходе, который должен пройти через блок:

• прямые участки воздуховодов: потери растут с длиной и скоростью воздуха;
• повороты, тройники, переходы и гибкие вставки;
• приточные решётки или диффузоры и их регулирующие клапаны;
• обратная решётка, фильтр и камера забора воздуха;
• распределительные камеры у блока.

Сопротивление решёток и фасонных элементов берут из каталогов их производителей при фактическом расходе через каждый элемент. Чем меньше сечение воздуховодов, тем выше скорость и потери, поэтому экономия на высоте трассы оборачивается ростом сопротивления сети и шума.

Одна комната — один блок: условный расчёт

Один канальный блок обслуживает одно помещение или одну открытую зону: именно так назначение внутренних блоков описано на сайте Lessar. Температуру блок поддерживает по одной уставке и одному датчику, поэтому для нескольких изолированных комнат ставят отдельный блок в каждую. Возьмём гостиную около 40 м² в московской квартире и LS-HE18DWA2. Блок стоит за подвесным потолком коридора рядом со стеной гостиной. С одной стороны блок подаёт воздух в комнату через длинную щелевую решётку, с другой — забирает его через решётку с фильтром.

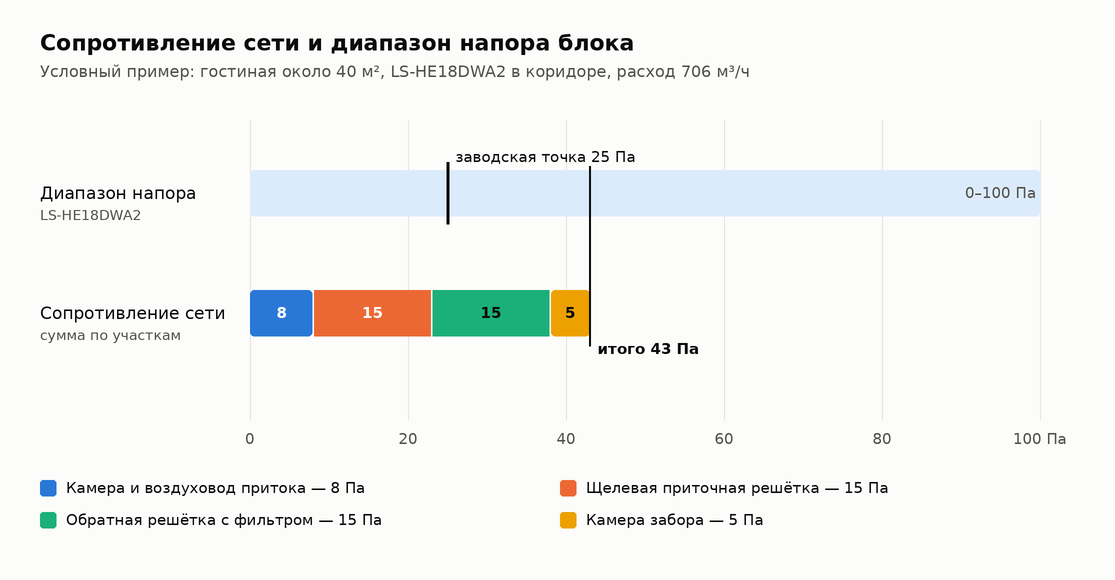

Сеть короткая. Допустим, по каталогам компонентов вышло: камера и воздуховод притока — 8 Па, щелевая решётка — 15 Па, обратная решётка с фильтром — 15 Па, камера забора — 5 Па. Итого 43 Па, с запасом — около 45 Па при расходе 706 м³/ч. Это больше заводской точки 25 Па и укладывается в диапазон 0–100 Па у LS-HE18DWA2: блок подходит, а при пусконаладке напор выставляют под расчёт сети. Мы рекомендуем после настройки проверить расход на щелевой решётке анемометром и сравнить его с проектным: так видно, совпала ли реальная сеть с расчётом.

Диапазон напора в линейке Eco Energy

В нашем ассортименте представлены канальные кондиционеры Lessar серии Eco Energy. Модели различаются не только мощностью, но и тем, какую сеть способны обслужить:

Расход и уровень звукового давления даны для трёх скоростей вентилятора. Компактный LS-HE12DWA2 высотой 200 мм с диапазоном 0–60 Па рассчитан на короткую сеть в небольшой комнате. Модели с диапазоном до 160 Па нужны для больших открытых пространств с длинной трассой и несколькими приточными решётками в пределах одной зоны.

Потолок, шум, дренаж и доступ

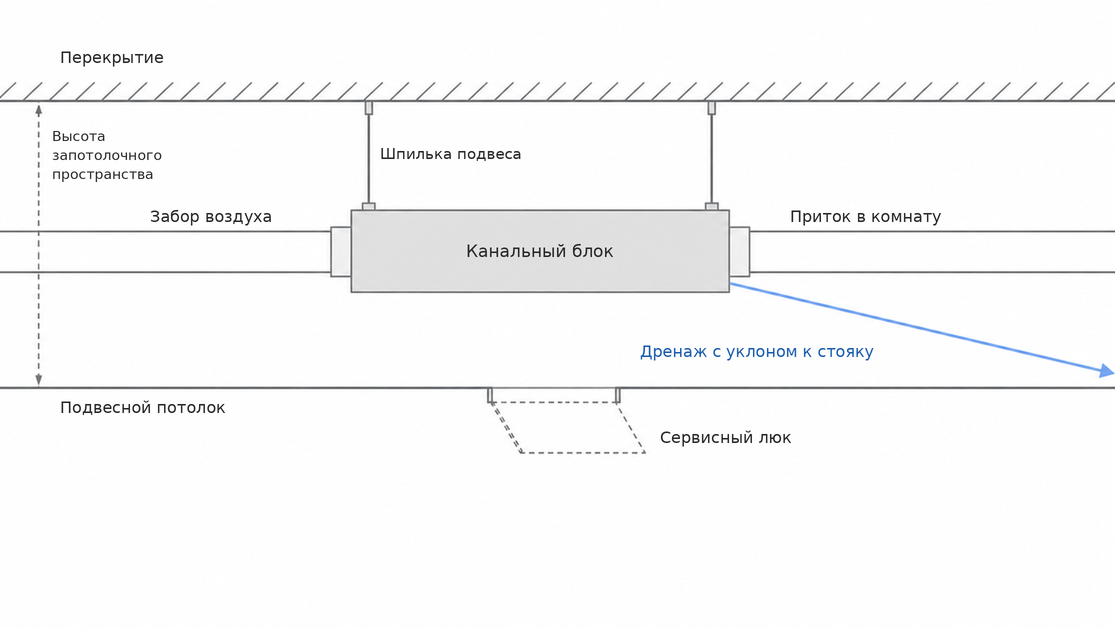

Нужная высота запотолочного пространства складывается из высоты блока, распределительных камер, воздуховодов и уклона дренажа. У LS-HE18DWA2 из примера один корпус занимает 210 мм, поэтому сечения воздуховодов выбирают одновременно с отметкой потолка.

Шум в комнате создают два источника: вентилятор блока и поток воздуха в решётках. Повышенный напор и узкие решётки добавляют шума даже при тихом блоке. Блок в коридоре уносит шум вентилятора из комнаты, а длинная щелевая решётка снижает скорость воздуха на выходе.

Дренаж прокладывают с уклоном к стояку и ставят сифон. Если уклона для самотёка не хватает, предусматривают помпу; есть ли она в комплектации конкретной модели, проверяют до монтажа. Под блоком оставляют сервисный люк: через него чистят фильтр, обслуживают вентилятор и дренажный поддон, проверяют электрические подключения.

Если нужна приточная вентиляция

В функциях серии на сайте Lessar заявлена подача свежего воздуха. На практике приточный воздух от вентустановки подают либо отдельными решётками в помещения, либо в обратный канал канального блока. Во втором случае расход и сопротивление притока входят в расчёт сети, а дополнительное тепло наружного воздуха летом — в подбор холодопроизводительности. Зимой наружный воздух подогревают в приточной установке до подачи в блок.

Что проверить до покупки

1. Определить тепловую нагрузку помещения и требуемый расход воздуха; для каждой изолированной комнаты — свой блок.
2. Выбрать место блока, приточную и обратную решётки, подобрать сечения воздуховодов.
3. Посчитать потери давления сети при расчётном расходе.
4. Выбрать модель, в диапазон напора которой сопротивление сети попадает с запасом.
5. Проверить высоту запотолочного пространства, дренаж и место сервисного люка.
6. После монтажа выставить напор и измерить расход на решётках.

Если в большом открытом помещении потери сети превышают 160 Па, расчёт стоит повторить для высоконапорных канальных моделей, которые есть в линейке Lessar.
